معرفی اجزای سازنده پاور کامپیوتر

⚙️ معرفی اجزای سازنده پاور کامپیوتر: قلب الکترونیکی سیستم

پاور کامپیوتر یا PSU یکی از حیاتی‌ترین قطعات سخت‌افزاری است که وظیفه‌ی تبدیل برق متناوب (AC) به برق مستقیم (DC) و توزیع آن بین اجزای مختلف سیستم را برعهده دارد. برخلاف ظاهر ساده‌ی آن، پاور دارای ساختار داخلی پیچیده‌ای است که شامل مدارهای الکترونیکی، قطعات حفاظتی، و سیستم‌های خنک‌کننده می‌باشد.

درک اجزای سازنده‌ی پاور برای تعمیر، ارتقاء، یا انتخاب مدل مناسب اهمیت زیادی دارد.

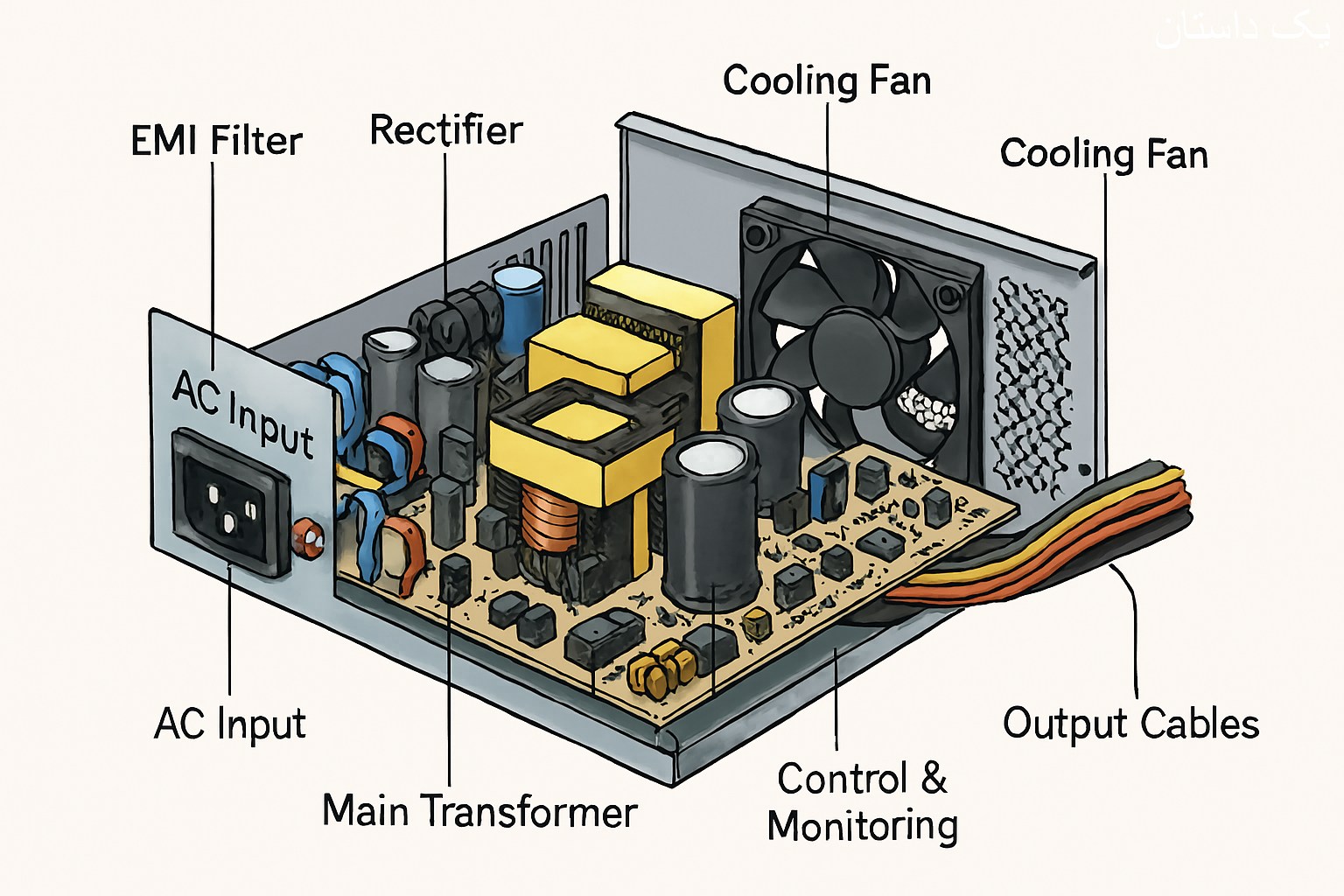

🔌 اجزای اصلی پاور کامپیوتر

1. ورودی برق (AC Input)

• شامل کانکتور برق شهری (معمولاً IEC C14)

• فیوز حفاظتی برای جلوگیری از جریان بیش‌ازحد

• فیلتر EMI برای کاهش نویز الکترومغناطیسی ورودی

• کلید روشن/خاموش (در برخی مدل‌ها)

این بخش برق 220 یا 110 ولت را دریافت کرده و آن را به مدار داخلی منتقل می‌کند.

2. یکسوکننده (Rectifier)

• تبدیل برق متناوب (AC) به برق مستقیم (DC)

• شامل دیودهای قدرت یا پل دیودی

• خروجی ولتاژ DC اولیه برای ادامه‌ی پردازش

این مرحله پایه‌ی تبدیل انرژی است و نقش مهمی در پایداری ولتاژ دارد.

3. مدار اصلاح ضریب توان (PFC)

• Power Factor Correction

• بهبود بهره‌وری انرژی و کاهش اتلاف برق

• دو نوع: Passive PFC و Active PFC (نوع فعال عملکرد بهتری دارد)

مدل‌های حرفه‌ای معمولاً دارای PFC فعال هستند که باعث کاهش مصرف برق و افزایش سازگاری با استانداردهای جهانی می‌شود.

4. مدار سوئیچینگ (Switching Circuit)

• قلب پاورهای سوئیچینگ (SMPS)

• شامل ترانزیستورهای قدرت (MOSFET یا IGBT)

• تبدیل ولتاژ DC اولیه به فرکانس بالا برای کاهش اندازه ترانسفورماتور

این مدار باعث کوچک‌تر شدن ابعاد پاور و افزایش بازدهی می‌شود.

5. ترانسفورماتور اصلی (Main Transformer)

• تبدیل ولتاژ DC با فرکانس بالا به ولتاژهای مختلف مورد نیاز سیستم

• خروجی‌هایی مانند +12V، +5V، +3.3V، و +5VSB

• عایق‌بندی برای جلوگیری از انتقال نویز و افزایش ایمنی

ترانسفورماتور نقش کلیدی در جداسازی ورودی و خروجی و تأمین ولتاژهای مختلف دارد.

6. مدارهای خروجی (Output Circuitry)

• شامل دیودهای خروجی، خازن‌ها، و سلف‌ها

• فیلتر کردن ولتاژ خروجی برای کاهش نویز و ریپل

• تثبیت ولتاژ برای تغذیه قطعات حساس مانند CPU و GPU

کیفیت این مدارها تأثیر مستقیمی بر پایداری سیستم دارد.

7. مدار کنترل و نظارت (Control & Monitoring)

• ICهای کنترل‌کننده برای تنظیم ولتاژ، جریان، و دما

• سیستم‌های حفاظتی مانند OVP، UVP، OCP، SCP

• کنترل فن و حالت آماده‌باش (Standby)

این مدارها از آسیب به قطعات جلوگیری کرده و عملکرد پایدار را تضمین می‌کنند.

8. فن خنک‌کننده (Cooling Fan)

• دفع گرمای تولیدشده توسط قطعات داخلی

• کنترل سرعت فن بر اساس دمای داخلی

• در برخی مدل‌ها: فن بی‌صدا یا حالت نیمه‌فعال (Semi-Passive)

خنک‌سازی مناسب باعث افزایش عمر پاور و کاهش نویز می‌شود.

9. برد PCB و طراحی داخلی

• برد مدار چاپی (Printed Circuit Board) محل نصب تمام قطعات

• طراحی تمیز و منظم باعث کاهش نویز، افزایش ایمنی و تعمیرپذیری

• در پاورهای حرفه‌ای: استفاده از قطعات با کیفیت بالا و لحیم‌کاری دقیق

🧰 اجزای جانبی و کانکتورها

پاور کامپیوتر دارای مجموعه‌ای از کابل‌ها و کانکتورها برای اتصال به قطعات مختلف است:

• کانکتور 24 پین برای مادربرد

• کانکتور 4/8 پین برای CPU

• کانکتور 6/8 پین PCIe برای کارت گرافیک

• کانکتور SATA برای درایوها

• کانکتور Molex برای تجهیزات قدیمی

• کانکتور +5VSB برای حالت آماده‌باش

🧠 نتیجه‌گیری

پاور کامپیوتر یک واحد پیچیده و حیاتی است که از اجزای متعددی تشکیل شده و وظیفه‌ی تبدیل، تنظیم و توزیع برق را برعهده دارد. شناخت دقیق اجزای سازنده‌ی آن، از مدارهای ورودی تا خروجی، سیستم‌های حفاظتی و خنک‌کننده، برای انتخاب، نگهداری و تعمیر آن ضروری است. پاور با کیفیت، پایه‌ای برای عملکرد پایدار و ایمن کل سیستم محسوب می‌شود.
