مبدل آنالوگ به دیجیتال

🔄 مبدل آنالوگ به دیجیتال (ADC): پل ارتباطی دنیای واقعی با دنیای دیجیتال

در دنیای مدرن، اطلاعاتی که از محیط اطراف دریافت می‌کنیم—مانند صدا، نور، دما یا فشار—همگی به‌صورت سیگنال‌های آنالوگ هستند. اما پردازش این اطلاعات در رایانه‌ها، تلفن‌های همراه، و سیستم‌های دیجیتال نیازمند تبدیل آن‌ها به داده‌های دیجیتال است. اینجاست که مبدل آنالوگ به دیجیتال یا ADC وارد عمل می‌شود. ADC یکی از اجزای کلیدی در سیستم‌های الکترونیکی است که امکان تعامل بین دنیای فیزیکی و دیجیتال را فراهم می‌کند.

🔬 اصول عملکرد ADC

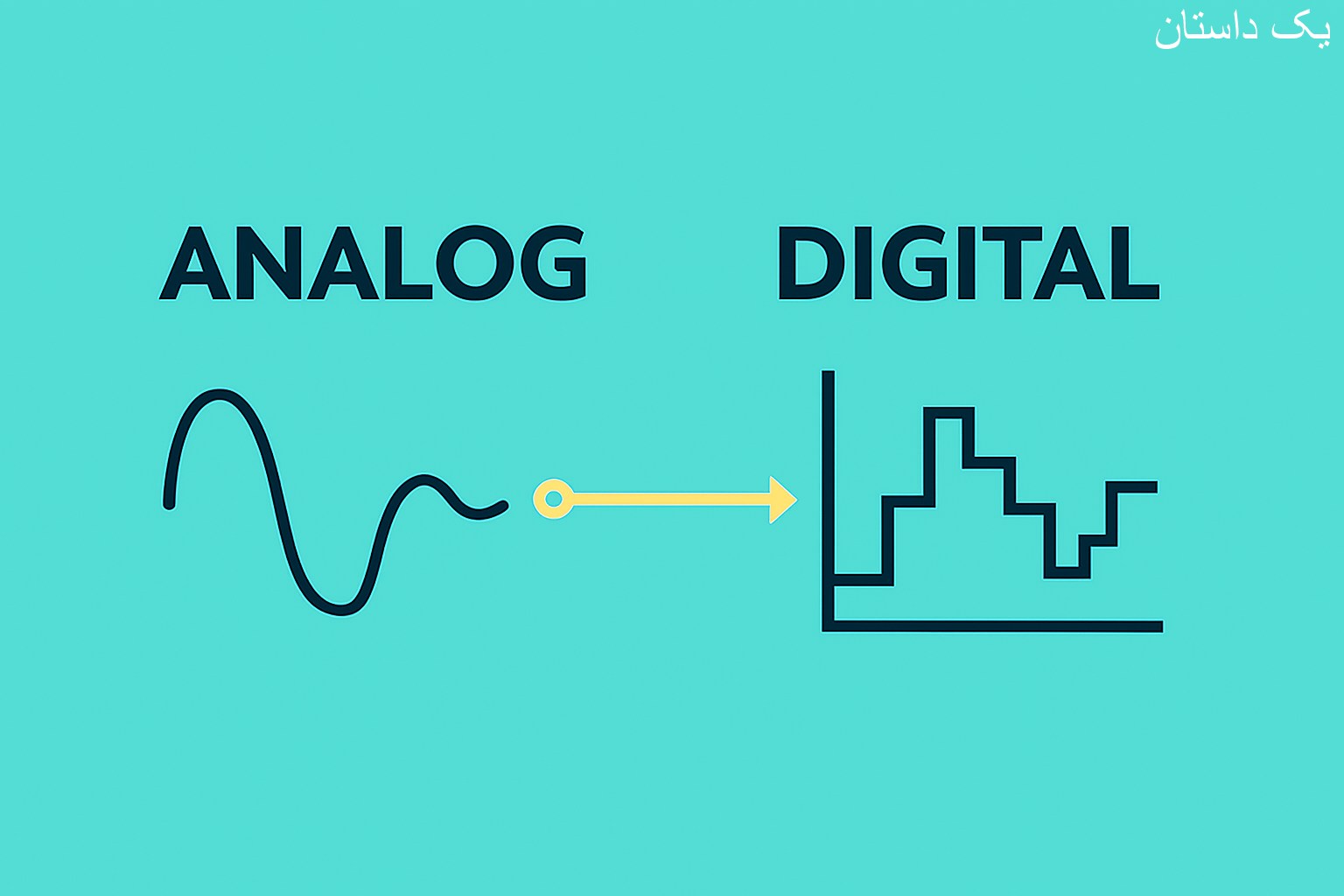

مبدل آنالوگ به دیجیتال سیگنال پیوسته آنالوگ را به مجموعه‌ای از مقادیر گسسته دیجیتال تبدیل می‌کند. این فرآیند شامل چند مرحله است:

1. نمونه‌برداری (Sampling)

در این مرحله، سیگنال آنالوگ در فواصل زمانی منظم اندازه‌گیری می‌شود. نرخ نمونه‌برداری (Sampling Rate) تعیین می‌کند که چند بار در ثانیه سیگنال اندازه‌گیری شود. طبق قضیه نایکوئیست، نرخ نمونه‌برداری باید حداقل دو برابر فرکانس بالاترین مؤلفه سیگنال باشد تا اطلاعات به‌درستی حفظ شود.

2. کوانتیزاسیون (Quantization)

مقدار اندازه‌گیری‌شده به نزدیک‌ترین سطح دیجیتال ممکن گرد می‌شود. تعداد این سطوح به دقت مبدل بستگی دارد—مثلاً در مبدل ۸ بیتی، ۲۵۶ سطح وجود دارد.

3. کدگذاری (Encoding)

مقدار کوانتیزه‌شده به یک عدد باینری تبدیل می‌شود تا توسط سیستم دیجیتال قابل پردازش باشد.

🧱 انواع مبدل‌های ADC

1. مبدل فلش (Flash ADC)

• سریع‌ترین نوع ADC

• استفاده از مقایسه‌گرهای موازی

• مناسب برای کاربردهای پرسرعت مانند پردازش تصویر و ویدیو

• مصرف توان بالا و هزینه زیاد

2. مبدل Successive Approximation (SAR)

• تعادل بین سرعت و دقت

• استفاده در میکروکنترلرها و سیستم‌های صنعتی

• مصرف توان پایین

3. مبدل Sigma-Delta (ΣΔ ADC)

• دقت بالا

• مناسب برای صدا و اندازه‌گیری‌های دقیق

• سرعت پایین‌تر نسبت به فلش و SAR

4. مبدل Dual Slope

• مقاوم در برابر نویز

• مناسب برای اندازه‌گیری‌های دقیق در ابزارهای آزمایشگاهی

• سرعت پایین

🎯 کاربردهای ADC

1. صوت و موسیقی

در ضبط صدا، ADC سیگنال آنالوگ میکروفون را به داده دیجیتال تبدیل می‌کند تا در نرم‌افزارهای موسیقی یا فایل‌های صوتی ذخیره شود.

2. تصویربرداری دیجیتال

در دوربین‌ها، سیگنال‌های نوری از حسگر تصویر به داده‌های دیجیتال تبدیل می‌شوند تا تصویر نهایی شکل گیرد.

3. پزشکی

در دستگاه‌هایی مانند الکتروکاردیوگرام (ECG) یا MRI، سیگنال‌های فیزیولوژیکی بدن به داده‌های دیجیتال تبدیل می‌شوند برای تحلیل و ذخیره‌سازی.

4. اینترنت اشیاء (IoT)

در سنسورهای هوشمند، ADC داده‌های محیطی مانند دما، رطوبت یا فشار را به اطلاعات دیجیتال قابل پردازش تبدیل می‌کند.

5. خودروسازی

در خودروهای مدرن، ADC در سیستم‌های کنترل موتور، ترمز، و سنسورهای ایمنی نقش حیاتی دارد.

✅ مزایای ADC

• امکان پردازش دیجیتال سیگنال‌های واقعی

• افزایش دقت و قابلیت ذخیره‌سازی اطلاعات

• سازگاری با سیستم‌های رایانه‌ای و میکروکنترلرها

• امکان فشرده‌سازی و انتقال داده‌ها

• پایداری در برابر نویز و اعوجاج در مقایسه با سیستم‌های آنالوگ

❌ چالش‌ها و محدودیت‌ها

• نویز در مرحله نمونه‌برداری

• محدودیت در دقت و رزولوشن

• مصرف توان در مبدل‌های پرسرعت

• تأخیر در تبدیل در برخی انواع ADC

• هزینه بالا در مدل‌های پیشرفته

🔮 آینده ADC

با پیشرفت فناوری نیمه‌هادی‌ها، مبدل‌های ADC به سمت دقت بالاتر، سرعت بیشتر و مصرف توان کمتر حرکت می‌کنند. همچنین، ترکیب ADC با پردازنده‌های هوشمند و الگوریتم‌های یادگیری ماشین، امکان تحلیل لحظه‌ای داده‌های محیطی را فراهم می‌کند. در حوزه‌هایی مانند پزشکی، خودروهای خودران، و ارتباطات 5G، نقش ADC روزبه‌روز حیاتی‌تر می‌شود.

🧩 نتیجه‌گیری

مبدل آنالوگ به دیجیتال یکی از اجزای بنیادین در دنیای الکترونیک و فناوری اطلاعات است. این ابزار با تبدیل سیگنال‌های واقعی به داده‌های قابل پردازش، امکان تعامل انسان با ماشین را فراهم می‌کند. شناخت اصول، انواع و کاربردهای ADC برای مهندسان، طراحان سیستم‌های دیجیتال و علاقه‌مندان به فناوری ضروری است.
